Vom Klemmbrett zur Smart Factory: Die Evolution der Fertigung

Stell dir eine Fabrikhalle vor 50 Jahren vor. Der Geruch von Öl liegt in der Luft, das rhythmische Hämmern der Maschinen gibt den Takt vor. Und mittendrin: ein Vorarbeiter mit Klemmbrett, Stoppuhr und Strichliste. Informationen waren wertvoll, doch ihre Erfassung war langsam, mühsam und oft ungenau. Entscheidungen basierten auf Erfahrung und Bauchgefühl.


Diese Zeiten sind vorbei. Doch der Weg zur heutigen datengetriebenen "Smart Factory" war kein plötzlicher Sprung; es war eine faszinierende Evolution. Dies ist die Geschichte von drei aufeinander aufbauenden Entwicklungsstufen, die die Herstellung physischer Güter nachhaltig verändert haben: Maschinendatenerfassung (MDE), Betriebsdatenerfassung (BDE) und Qualitätsdatenerfassung (QDE).





Kapitel 1: Der erste Herzschlag – Die Geburt der Maschinendatenerfassung (MDE)

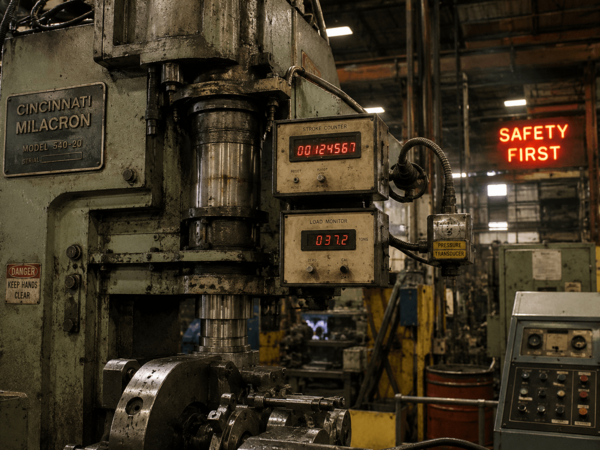

In den 1970er- und 80er-Jahren, mit dem Aufkommen der ersten speicherprogrammierbaren Steuerungen (SPS), begannen Maschinen, eine rudimentäre Sprache zu lernen. Die manuelle Strichliste konnte dem Tempo der Automatisierung nicht mehr standhalten. Die zentrale Frage war: Läuft die Maschine oder steht sie still?



Dies war die Geburtsstunde der Maschinendatenerfassung (MDE).

• Der Fokus: Rein auf die Maschine. Zähler für produzierte Teile, Sensoren für Stillstandszeiten und einfache Fehlercodes wurden direkt von der Maschinensteuerung ausgelesen.

• Der Nutzen: Erstmals gab es eine objektive, automatisierte Sicht auf reine Maschinenlaufzeit und -ausbringung. Man sah wann eine Maschine stand, aber kaum warum.
• Die Einschränkung: MDE war wie ein EKG, das nur den Herzschlag misst. Es wusste nicht, welcher Patient (Auftrag) behandelt wurde, welcher Arzt (Mitarbeiter) im Dienst war oder ob die Behandlung (Qualität) erfolgreich war. Der Kontext fehlte.





Kapitel 2: Das Gesamtbild – Die Erweiterung zur Betriebsdatenerfassung (BDE)

Ende der 1980er und weit in die 1990er-Jahre hinein dämmerte langsam die Erkenntnis: Eine Maschine operiert selten im Vakuum. Um Effizienz wirklich zu verstehen, musste man den gesamten operativen Prozess betrachten. Die Frage war nicht länger nur "Läuft die Maschine?", sondern "Wer arbeitet an welchem Auftrag, und wie lange dauert es wirklich?"



Hier betritt die Betriebsdatenerfassung (BDE) die Bühne.

• Der Fokus: BDE erweiterte den Blick von der Maschine auf den gesamten Auftragsprozess. Sie integrierte Mensch und Organisation. Mitarbeiter meldeten sich an Terminals für Aufträge an und ab, Materialverbräuche wurden erfasst.
• Der Nutzen: Plötzlich wurden Zusammenhänge sichtbar. Maschinenstillstände (aus MDE) konnten nun Ursachen wie "Material fehlt" oder "Warten auf Personal" (aus BDE) zugeordnet werden. Eine echte Kostenkalkulation für Aufträge wurde möglich.
• Die Einschränkung: Man wusste nun, wie schnell und mit welchem Aufwand produziert wurde. Doch war das Ergebnis auch gut? Die Frage nach der Produktqualität blieb weitgehend eine separate Disziplin am Ende der Fertigungslinie.





Kapitel 3: Qualität als Währung – Die Spezialisierung auf Qualitätsdatenerfassung (QDE)

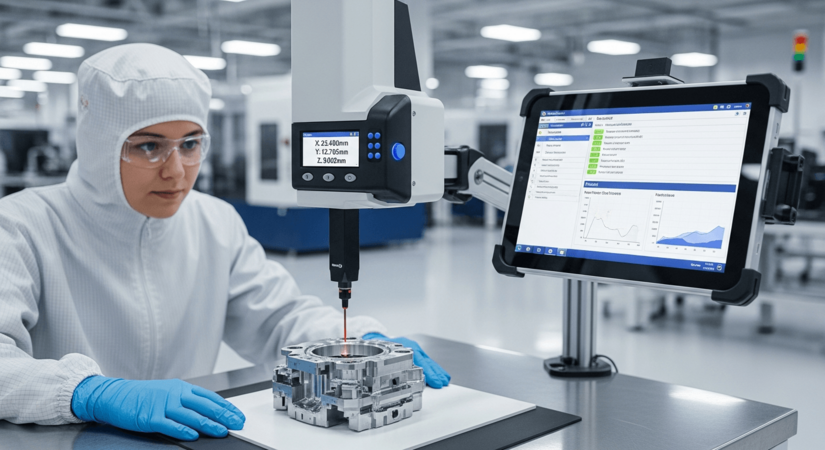

Während Qualitätskontrolle an sich seit Jahrzehnten existiert, verbreiteten sich digitale Qualitätsdatenerfassungssysteme Mitte der 1990er-Jahre und festigten sich bis Anfang der 2000er. Mit steigenden Kundenanforderungen und wachsendem Kostendruck durch Ausschuss und Nacharbeit wurde unmissverständlich klar: Qualität ist kein Zufall. Sie ist ein kritischer Faktor, der systematisch direkt im Produktionsprozess gemessen, überwacht und gesteuert werden muss. Die entscheidende Frage wurde: "Produzieren wir nicht nur schnell, sondern auch richtig, konsistent und fehlerfrei?" Dieser Imperativ führte zum Aufstieg der Qualitätsdatenerfassung (QDE) als unverzichtbare dritte Säule moderner Fertigungsdaten.



• Der Fokus: Systematische Erfassung qualitätsrelevanter Daten direkt im Prozess. Dazu gehörten Messergebnisse von Prüfmitteln, Ergebnisse aus Bediener-Selbstprüfungen, Fehlerkataloge und Statistische Prozesslenkung (SPC).
• Der Nutzen: Statt Fehler am Ende zu finden, konnten sie nun frühzeitig erkannt und verhindert werden. Die Rückverfolgbarkeit von Chargen war gesichert, und Ursachen von Qualitätsproblemen ließen sich systematisch analysieren.
• Die Einschränkung (in Isolation): Ohne Verbindung zu BDE und MDE blieben Qualitätsdaten nur ein Puzzleteil. Ein Qualitätsproblem konnte erfasst werden, doch die automatische Reaktion – beispielsweise das Stoppen der betroffenen Maschine – war nicht ohne Weiteres möglich.



Um die volle Leistungsfähigkeit von MDE, BDE und QDE wirklich zu verstehen, ist es unerlässlich, über die Definitionen hinauszublicken und ihre technische Architektur, Datenflüsse und Systeminteraktionen innerhalb einer modernen Fertigungsumgebung zu beleuchten.

Maschinendatenerfassung (MDE): Die Echtzeit-Signalschicht

MDE agiert auf der untersten Ebene des Automatisierungs-Stacks und kommuniziert direkt mit Maschinen und Steuerungssystemen. Ihre Hauptaufgabe ist die Erfassung hochfrequenter Echtzeit-Signale, die das physikalische Verhalten der Anlagen beschreiben.

• Typische erfasste Daten:
  • Maschinenzustände (z.B. läuft, untätig, Fehler, Rüsten)
  • Taktzeiten und Taktzähler
  • Alarm- und Fehlercodes
  • Prozessparameter (Temperatur, Druck, Drehmoment, Vibration)
  • Energieverbrauch und Lastprofile
• Datenquellen:
  • SPS (z.B. Siemens S7, Beckhoff)
  • CNC-Steuerungen
  • Eingebettete Maschinensteuerungen
  • Nachgerüstete Sensoren (IIoT-Gateways, Edge-Devices)
• Kommunikationstechnologien:
  • OPC UA (Industriestandard für Interoperabilität)
  • Modbus TCP/RTU
  • Profinet / EtherNet/IP
  • MQTT (in modernen IIoT-Architekturen)
  • Proprietäre Protokolle (maschinenspezifisch)
• Architektonische Überlegungen:
  • Edge Computing wird oft zur Vorverarbeitung von Signalen eingesetzt (Filterung, Aggregation, Ereigniserkennung)
  • Hohe Datenvolumen erfordern Pufferung und effiziente Transportmechanismen
  • Zeitsynchronisation (z.B. NTP) ist entscheidend für maschinenübergreifende Analysen

Betriebsdatenerfassung (BDE): Die Kontext- und Transaktionsebene

BDE liegt über MDE und fügt den Rohdaten der Maschine semantische Bedeutung und transaktionalen Kontext hinzu. Sie verbindet physikalische Ereignisse mit Aufträgen, Personal und Materialien und überbrückt so die Lücke zwischen Automatisierungs- und Geschäftssystemen.

• Typische erfasste Daten:
  • Produktionsaufträge und -operationen (aus ERP)
  • Bedieneridentifikation und Schichtinformationen
  • Start-/Stoppbuchungen für Aufträge
  • Ausschussmengen und Nacharbeitsgründe
  • Stillstandsgründe (manuelle Klassifizierung)
  • Materialverbrauch und Chargenverfolgung
• Datenquellen:
  • Bedienterminals (HMI-Panels, Industrie-PCs)
  • Barcode-/RFID-Scanner
  • Mobile Geräte (Tablets, Handhelds)
  • ERP-Systeme (z.B. SAP)
• Interaktionsmechanismen:
  • Manuelle Eingabe (Touch, Tastatur)
  • Halbautomatisierte Trigger (z.B. Maschinenstatus → Bedienerbestätigung)
  • Automatische Buchungen basierend auf Regeln (z.B. Taktzähler → Produktionsmenge)
• Systemintegration:
  • Enge Kopplung mit ERP-Systemen (Auftragsdownload, Rückmeldungen)
  • Synchronisation mit MES-Stammdatenmodellen (Arbeitspläne, Arbeitsplätze, Stücklisten)
• Architektonische Überlegungen:
  • Ereignisgesteuertes Design (z.B. Auftragsstart löst Datenerfassung aus)
  • Datenvalidierung und Plausibilitätsprüfungen (z.B. Ausschuss vs. produzierte Menge)
  • Latenz ist weniger kritisch als bei MDE, aber Konsistenz ist entscheidend

Qualitätsdatenerfassung (QDE): Die Compliance- und Insights-Ebene

QDE konzentriert sich auf die Erfassung und Analyse qualitätsrelevanter Daten, um sicherzustellen, dass die Produktionsergebnisse den definierten Spezifikationen entsprechen. Sie agiert sowohl in-process (Echtzeit) als auch post-process (prüfungsbasiert).

• Typische erfasste Daten:
  • Messwerte (Dimensionen, Gewicht, Toleranzen)
  • Prüfergebnisse (Bestanden/Nicht bestanden, Funktionstests)
  • Fehlercodes und Klassifikationen (Produkt- und Prozesscodes)
  • Prozessfähigkeitsindizes (Cp, Cpk)
  • Audit- und Inspektionsaufzeichnungen
• Datenquellen:
  • Messgeräte (Messschieber, Mikrometer, Lehren)
  • Koordinatenmessmaschinen (KMM)
  • Vision-Systeme und KI-basierte Inspektion
  • Integrierte Prüfstände und End-of-Line-Tester
  • Manuelle Eingabe durch Qualitätspersonal
• Analysemethoden:
  • Statistische Prozesslenkung (SPC)
  • Regelkarten (X-quer, R, p, np)
  • Trendanalyse und Drifterkennung
  • Regelbasierte Warnmeldungen
  • Ursachenanalyse (verknüpft mit MDE-/BDE-Daten)
• Integrationspunkte:
  • Verknüpfung mit Fertigungsaufträgen (BDE)
  • Korrelation mit Maschinenparametern (MDE)
  • Regelkreise für Prozessanpassungen (Closed-Loop Quality Control)
• Architektonische Überlegungen:
  • Rückverfolgbarkeit (Genealogie: Material → Prozess → Ergebnis)
  • Datenintegrität und Compliance (z.B. ISO 9001, IATF 16949)
  • Speicherung großer Datensätze (z.B. Messreihen)

Zusammenfassung

• MDE = Signale
• BDE = Kontext
• QDE = Validierung

Nur gemeinsam bilden sie ein geschlossenes System, das Echtzeit-Optimierung, Rückverfolgbarkeit und kontinuierliche Verbesserung ermöglicht.




Die Synthese: Wenn alles zusammenläuft – Das moderne MES

Jede dieser Entwicklungen war für sich genommen revolutionär. Doch ihr volles Potenzial entfalten sie erst, wenn sie nicht länger als separate "Dateninseln" existieren, sondern nahtlos integriert werden. Die heutige Antwort darauf ist ein integriertes Manufacturing Execution System (MES). Ein modernes MES ist das zentrale Nervensystem der Fabrik. Es ist der Ort, wo...

• ...MDE den Echtzeit-Puls der Maschinen liefert.
• ...BDE diesen Puls in den Kontext von Aufträgen, Personal und Materialien stellt.
• ...QDE sicherstellt, dass die Ausbringung nicht nur schnell, sondern auch fehlerfrei ist.

Tritt ein Qualitätsproblem (QDE) auf, kann das System die Maschine (MDE) automatisch stoppen und den Status des Auftrags (BDE) aktualisieren. Das ist die wahre Kraft der digitalen Transformation in der Fertigung.

Die Reise vom Klemmbrett zur Smart Factory zeigt eines klar: Es geht nicht nur darum, Daten zu sammeln, sondern diese intelligent zu vernetzen, um bessere Entscheidungen zu treffen. MDE, BDE und QDE sind keine getrennten Disziplinen mehr, sondern die untrennbaren Bausteine einer transparenten, effizienten und hochqualitativen Produktionsumgebung.

Wo stehst du auf dieser Evolutionsreise? Nutzt du noch einzelne Strichlisten, oder sind deine Daten bereits vollständig vernetzt?
